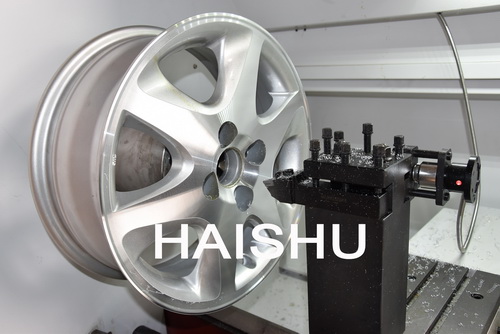

CK6160Q輪轂拉絲機
1．技術參數
|
項目名稱 |
單位 |
技術參數 |
|
機床大回轉直徑 |
mm |
720（28＂） |
|
大加工輪子直徑 |
mm |
640（25＂） |
|
大工件長度 |
mm |
500 |
|
探頭測量方向 |
|
X向、Z向 |
|
探頭測量方式 |
接觸式 | |
|
探針規格 |
mm |
φ3×40，φ6×50，或選擇 |
|
機床加工精度 |
IT6~IT7 | |
|
表面光潔度 |
um |
Ra0.8~1.6 |
|
主傳動形式 |
無級變頻調速 | |
|
主軸調速范圍 |
rpm |
150~2800 |
|
主電機功率 |
kw |
3 |
|
快速移動速度 |
mm/min |
X軸 :5000 Z 軸:8000 |
|
重復精度 |
mm |
X 軸:0.01 Z 軸:0.015 |
|
刀架形式 |
3工位固定刀架 | |
|
車刀刀柄尺寸 |
mm |
25×25 |
|
機床外形尺寸(L×W×H) |
mm |
1900×1400×1750 |
|
機床凈重 |
kg |
1500Kg |
2. 主要特點
◆經濟型輪轂拉絲機；
◆實現輪轂表面曲線探測和數據采集；
◆自動按輪轂表面實際曲線進行精密拉絲和精光加工；
◆公司自主開發的曲線優化軟件，滿足多種語言，安裝操作更簡便；
◆主軸無級變頻調速；
◆X / Z 軸伺服驅動；
◆輪轂芯軸裝夾；
◆自動潤滑系統。
◆金剛石切削，實現輪轂表面精密拉絲和精光加工。
3. 用途
主要用于輪轂的表面拉絲、精光加工和精準修復；
安裝全自動數控車床時注意防止導軌變形，床腳與工作臺面保持水平。主電機有水平皮帶輪中置與垂直皮帶輪側置兩種安裝方式：水平安裝電機與機床在同一平面
